分立元件10鍵電子密碼鎖

更新時間:2018/10/16 15:36:20    閱讀:32253    分享此文章:
10鍵電子密碼鎖采用全分立元件(三極管、可控硅、電阻),制作簡單工作可靠。

該密碼鎖的特點是:如果按錯了密碼鍵順序或按下了任何一個非密碼鍵,電路將鎖定為關斷狀態,全部按鍵失效,使可靠性提高。

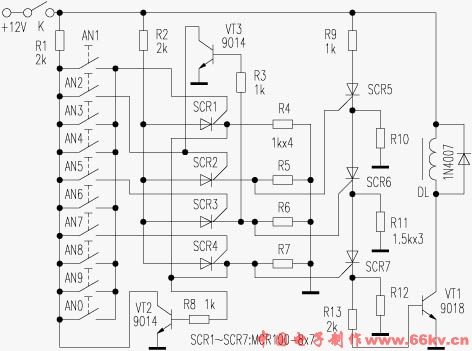

電子密碼鎖電路如下圖:



電路中,可控硅SCR5、SCR6、SCR7為該密碼鎖的主控元件。當按照正確順序按下三位密碼鍵(本例為AN2、AN5、AN7)時,可控硅SCR2、SCR3、SCR4依次導通,從而觸發可控硅SCR5、SCR6、SCR7依次導通,VT1飽和導通,電磁鐵DL動作,實現開鎖。與此同時,AN7鍵按下后SCR4導通,進而VT2飽和導通,使各按鍵在開鎖后不再起作用。

若按錯密碼鍵順序,不但不能開鎖,還會使電路處于關斷狀態,圖中R3、VT3的作用是否決定按鍵順序AN5、AN2、AN7的可開鎖性。如先按AN5,則SCR3導通,VT3基極有了偏置電流,再按下AN2,則VT3飽和導通,使SCR2無觸發電壓而不能導通,因而不能開鎖。先按AN7也不能開鎖已如上述。本密碼鎖的按鍵順序只能是AN2、AN5、AN7。當按下任何一個非密碼鍵時,SCR1導通,使VT2飽和導通,各按鍵失效,電路鎖定為關斷狀態。這時必須斷開開關K再合上,電路才復位。因此,開關K應安裝在隱蔽的位置。
