LM567調制電路
如果在LM567的2腳（實際上是內部壓控振蕩器的控制端）加入音頻信號，則它將使壓控振蕩器的5腳輸出受2腳信號調制的調頻信號。利用這一功能可以實現對信號的頻率調制。
調頻信號的中心頻率fo是由5腳、6腳的外接阻容元件確定的。
LM567解調電路
如果在3腳輸入由音頻信號調制的調頻信號，且調頻信號的中心頻率fo與LM567內部壓控振蕩器中心頻率fo相同時，第2腳將輸出調頻信號的解調信號。

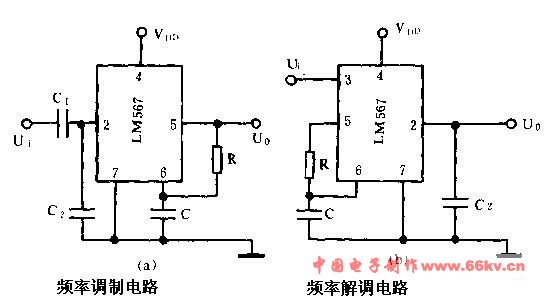

電路原理圖
|
