LM567選頻電路

更新時間:2017/6/10 10:57:01    閱讀:34505    分享此文章:
LM567為通用鎖相環電路音調譯碼器,本電路是用LM567組成的選頻電路。

工作原理

5、6腳外接定時電阻及電容決定鎖相環內部壓控振蕩器的中心頻率(fo=1/1.1RC)。

第2腳對地接電容C2為相位比較器輸出的低通濾波器。第2腳所接電容C2對鎖相環的捕捉帶寬Bw有影響。

第1腳對地接一電容C1為正交相位檢波器的輸出濾波,其電容值應不小于2腳所接電容約兩倍,即Cl大于、等于2C2。

第3腳為信號輸入端,要求輸入信號的幅度大于25mV,最佳值為200mV左右。

當LM567的輸入信號的頻率落在其內部壓控振蕩器中心頻率fo附近時,邏輯輸出端(8腳)將由原高電平變為低電平,輸出一個負脈沖。8腳不僅可以實現選頻,而且還有負脈沖形成功能。改變Rp可改變選頻頻率。

由于8腳為集電極開路輸出,故實際應用時,其8腳應接一上拉電阻至電源正極Vdd。

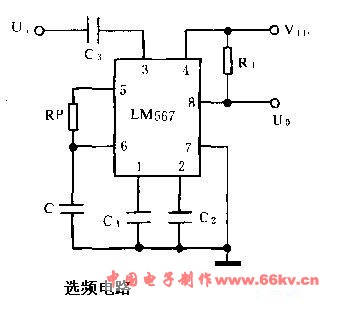

電路原理圖
