紙張厚度檢測電路

更新時間:2017/6/10 11:22:18    閱讀:33258    分享此文章:
本例介紹一種紙張厚度檢測器電路,它可廣泛應用于造紙 印刷等行業的自動控制電路及各種控制光線強弱的電路。

電路工作原理

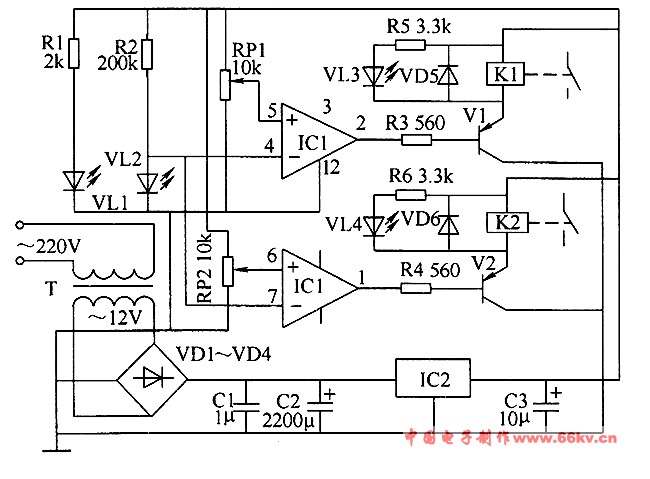

該紙張厚度檢測器電路由電源電路、紅外檢測電路和控制執行電路組成,如圖所示。



電源電路由電源變壓器T、整流二極管VD1~VD4、濾波電容器C1~C3和三端穩壓器IC2等組成。

交流220V電壓經T降壓、VD1~VD4整流、IC2穩壓及C1~C3濾波后,產生12V直流電壓,供給紅外檢測電路和控制執行電路。

紅外檢測電路由紅外線發射二極管VL1、紅外線接收二極管VL2、運算放大集成電路IC1及有關外圍元件組成。

控制執行電路由晶體管V1、V2和繼電器K1、K2等組成。

紅外線發射管VL1發出的紅外光透過紙張后,被光敏二極管VL2接收。當紙張較厚時,透射后的光線強度較弱,VL2的導通能力較弱,導通內阻較大,使IC1的4腳、7腳電壓變高,當兩腳電壓超過5腳的基淮電壓時,2腳輸出低電平,使晶體管V1導通,發光二極管VL3點亮,繼電器K1動作,使控制紙張較厚的電路工作。反之,紙張較薄時,IC1的7腳、4腳電壓變低,當兩腳電壓低于6腳的基準電壓時,1腳輸出低電平,使晶體管V2導通,發光二極管VL4點亮,繼電器K2動作,使控制紙張較薄的電路工作。

IC1的5腳、6腳的電壓分別由電位器RP1和RP2調節。

元器件選擇

R1~R6選用1/4W碳膜電阻器或金屬膜電阻器。

VD1~VD6均選用1N4007型硅整流二極管。

VL1選用電視機遙控器用紅外發射管;VL2選用與VL1配套的紅外光敏二極管;VL3選用Φ5mm的紅色發光二極管;VL4選用Φ5mm的綠色發光二極管。

V1和V2選用59012或58550型硅PNP型晶體管。

IC1選用LM339型四比較器集成電路;IC2選用LM7812型集成穩壓器。

K1、K2均選用直流12V小型繼電器。

T選用8W、二次電壓為12V的電源變壓器。

電路調試

元器件安裝無誤后,取一張厚度標準的紙,放在VL1與VL2之間,先調節電位器RP1至VL3發光、K1動作。

然后回調電位器RP1,使VL3熄滅。

再調節電位器RP2,當VL4發光、K2動作后,適量回調電位器RP2,使VL4熄滅。由此可見,檢測靈敏度與電位器RP1、RP2的回調量有關。
