分立元件制作晶振檢測器

更新時間:2017/7/6 17:30:24    閱讀:32580    分享此文章:
用一般的萬用表是不能測出晶振的好壞的,這里提供了一種簡單而實用的晶振檢驗器,它只采用一個 N 溝道結型場效應管(FET),兩個普通 NPN 小功率晶體三極管,一個發光管和一些阻容元件,便可有效的檢驗任何晶振的好壞。

如圖所示,2N3823 結型 N 溝道場效應管(可用任何其它型號的同類小功率場效應管,如 3DJ6,3DJ7 等)與被測晶體(晶振)等組成一個振蕩器,兩個兩個 NPN 三極管 2N3904(也可用其它任何型號的小功率 NPN 三極管)接成復合檢波放大器,驅動發光二極管 LED。若被測晶振良好時,振蕩器起振,其振蕩信號經 0.01uF 的電容耦合至檢波放大器的輸入端,經放大后驅動發光二極管發光。如果被測晶振不好,則晶振不起振,發光二極管就不發光。

本裝置可檢驗任何頻率的晶振但其最佳的工作狀態是在 3---10MHz 范圍內。

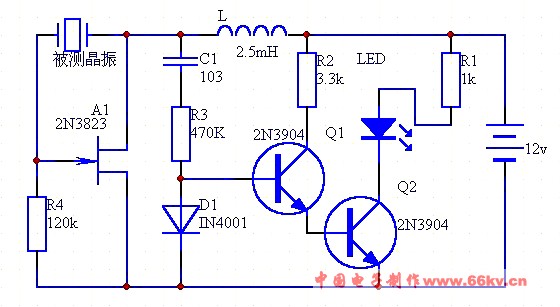

下圖為晶振檢測器電路原理圖:
