簡單實用的分立元件觸摸開關

更新時間:2017/6/3 9:52:08    閱讀:35120    分享此文章:
此電路為分立元件單觸摸片無靜態功耗觸摸開關,電路由電阻、電容、二極管、三極管、可控硅等器件組成。

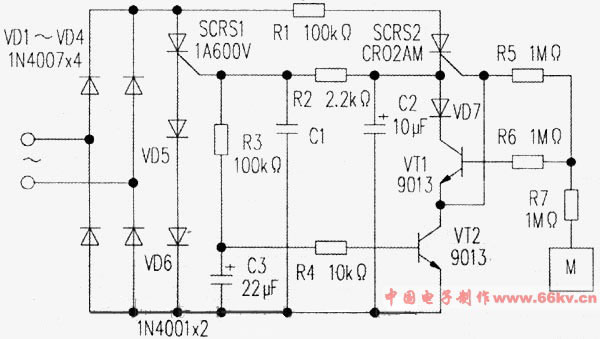

電路如下圖所示:



工作原理:
二極管VD1—VD4構成橋式整流,可控硅SCRS1在電路中進行電源通斷控制。小電流觸發可控硅SCRS2實現觸摸開的控制,三極管VT1實現觸摸關的控制。平時可控硅SCRS1和SCRS2均處于關斷狀態,整個電路沒有任何功耗。當人體的手指觸摸一下金屬片M時,人體感應信號使可控硅SCRS2和三極管VT1均導通,但是,由于控制三極管VT2截止,只有SCRS2的導通起到作用,結果使可控硅SCRS1得到觸發電流而導通,電器得電工作。可控硅SCRS1導通后,其控制極上會得到一個電壓(實測此電壓約為2.35V,與所接的電器功率大小有一些關系,但關系不大),此電壓經電阻R3向電容C3充電,一定時間后,控制三極管VT2得電導通。此時再觸摸金屬片M,經電阻R5的人體感應信號因被三極管VT2旁路,將無法加到可控硅SCRS2的控制極,SCRS2不再起作用。而經電阻R6的人體感應信號加到三極管VT1后,由于VT1和VT2均導通,可以對電容C2上的電荷進行釋放,結果可控硅SCRS1在交流市電過零時關斷。按圖中電阻R3和電容C3的取值,約要延時0.5秒三極管VT1才能起作用,即要經過0.5秒后再觸摸M時,才能讓SCRS1關斷。按圖中電阻R4和電容C3的,取值;約要經過1秒后再觸摸M時才能讓SCRS1導通。如果摸住金屬片M不放的話,則會出現可控硅SCRS1一會兒導通、一會兒又關斷,如此不斷循環的狀態。有的人可能會問:SCRS1導通后,其陽極和陰極之間的電壓會降到1V左右,這時SCRS2本身就不再起作用了,為何還要在SCRS2控制極和VT2集電極之間加接一根短接線呢?實際情況是:當SCRS1導通時,VS2是不再起作用了,但在觸摸M使VT2導通時,對應SCRS1馬上關斷,其陽極陰極之間的電壓就會馬上升高,SCRS2不就又可以起作用了。如果沒有這根短接線,因為人體的感應信號,SCRS2、VT1都將導通,而VT2此時還處于導通狀態,結果SCRS1將出現部分導通,而不是全開或全關,這是不行的。圖中二極管VD5、VD6起提升VS1控制極的電壓作用。VD7的作用是三極管VT1被觸摸導通后,不會對可控硅SCRS2控制極和陰極之間造成短路。C1是抗干擾電容,采用0.1μF瓷片電容。
