自制電子高壓滅鼠器

更新時間:2017/6/6 10:30:05    閱讀:42822    分享此文章:
據說老鼠對電磁場較為敏感,這是一般的高壓電網滅鼠效果差的原因。本文介紹的電子滅鼠器,平時電網上無高壓,它不會引起老鼠的警覺,但只要鼠體一觸發電網,電網便立即能上高壓,瞬間將其擊斃,其滅鼠效果較好。

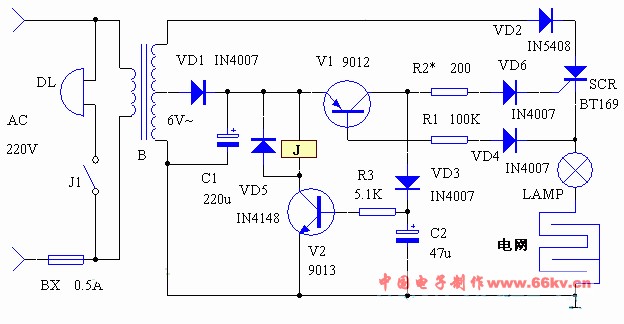

B是一只隔離、升壓式變壓器。由于電網利用大地作為一個電極,為防止殺鼠時市電保安器誤動作,用變壓器將電路與市電隔離。次級6V左右的低壓經VD1整流、C1濾波后得到7V左右的直流電壓作控制用。高壓交流電由VD2整流后得到的脈動電壓作觸殺電源。單向可控硅SCR用于高壓的開/關控制,SCR陰極通過LAMP接在電網上。

靜態時,三極管V1因基極電路懸浮而截止,SCR亦截止,電網對地間只有很低的直流電壓,因而產生電場很弱,不會使老鼠引起警覺。當有老鼠碰到電網時,V1立即導通,將SCR觸發,脈動高壓通過LAMP立即加在電網上,將老鼠擊斃。與此同時,V2也飽和導通,繼電器J通電吸合,電鈴DL接通電源而打響,通知人員將死老鼠及時移走。



B選用300W左右的控制變壓器改制,將低壓繞組拆除,另用Φ0.25mm的漆包線繞1200匝左右,在13匝處抽頭作低壓繞組。J用6V的小型繼電器。制作時,所有元件裝在一個電路板上。電網可用鐵絲在離地2cm高的瓷絕緣支撐物上纏繞數道形成,電路的公共端用鐵釘釘入地下。為了加強效果,可在地面潑些水。

調試
1、若R1用100KΩ,V1不能飽和,可用兩只9012管復合代替V1。
2、調整R2阻值,以使SCR能被可靠觸發導通。
