蒸汽電熨斗自動保護電路

更新時間:2017/8/7 17:53:00    閱讀:33292    分享此文章:
本電路是一款電熨斗自動保護電路。

工作原理

市電經C5、R7、R8降壓、VD7~VDl0整流和VD11穩壓后為,電路提供工作電壓。當電熨斗水平放置時,水銀開關S向下傾斜15o 左右,處于斷開狀態。這時,IC1-a輸出低電平,C1通過R2充電,ICl-c輸出低電平,ICl-d也輸出低電平,VD3、VD4、IC1-e組成的與非門輸出高電平,VT2導通,繼電器Jl吸合,發熱絲發熱,氖燈H點亮。同時,ICl-f輸出低電平,振蕩器不工作,LED燈不亮。經過T1= 0.7R2C1=35秒后,IC1-c~ICl-f輸出狀態翻轉,發熱絲斷電,H熄滅。ICl-f輸出高電平,振蕩器振蕩,蜂鳴器報警,LED閃爍,從而避免溫度過高燙壞衣物。把電熨斗前部抬高15o左右,或者使其前后運動,水銀開關接通,再放回水平位置,熨斗便又恢復到初始工作狀態。熨燙衣物時,熨斗的前后運動就足以使水銀開關頻繁通斷,而且周期遠遠小于35s,從而保證熨斗始終不斷電。熨燙過程中如需暫停,把熨斗豎起來放置即可,這時水銀開關接通,ICl-a輸出高電平,并通過VDl、R2對C2充電,而后級電路的輸出將保持初始工作狀態不變。經過T2=0.7R2C2=5.5min后,ICl-b、ICl-f輸出狀態改變,繼電器J1釋放,發熱絲斷電,振蕩器工作并發出聲光報警信號。

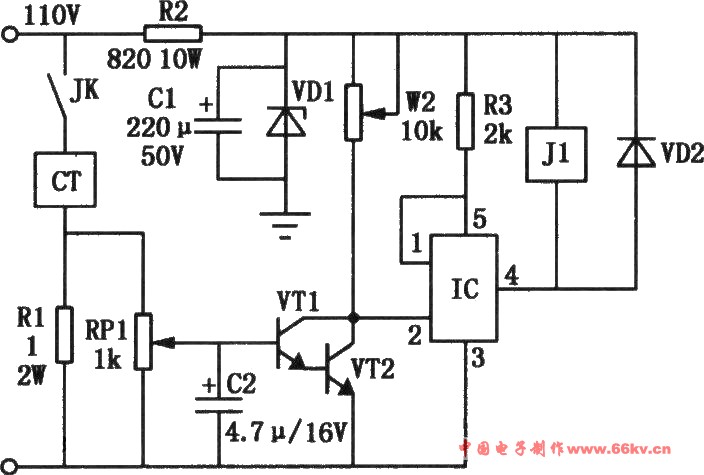

電路圖



元件選擇

電路中的IC選用CD40106B,VT1用9014,VT2用N2222A,VD1~VD6選用1N4148,VD7~VD10選用1N4007,VD11用13V、1W穩壓管,繼電器J1選用12V、觸點6A,LED不限。
