電子滅蟲燈電路

更新時間:2019/6/23 15:50:27    閱讀:32788    分享此文章:
本例介紹的電子滅蟲燈電路是利用害蟲(各種飛蛾、縷姑、蚊蟲等)的趨光性來引誘害蟲,當害蟲碰到或靠近由高壓電極制成的電網時,會立即被高壓擊斃。

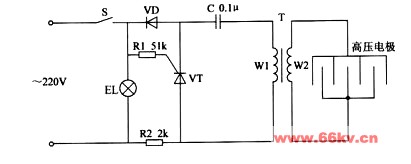

該電子滅蟲燈電路由電源開關S、誘蟲燈HL、二極管VD、晶閘管VT、電阻器R1、R2、電容器C、脈沖高壓變壓器T和高壓電極組成,如圖所示。



接通電源開關S后,交流220V電壓一路將誘蟲燈HL點亮;另一路加在由VD、R1、R2、VT、C和T的W1繞組組成的脈沖振蕩電路,使該電路振蕩工作,VT間歇導通,在T的W2繞組上將產生約lOkV的脈沖高壓,此脈沖高壓直接加在高壓電極上,使趨光飛來的害蟲受到電擊。

調節R2阻值的大小,可改變脈沖高壓的強度。

元器件選擇

R1選用1/4W金屬膜電阻器或碳膜電膽器;R2選用 3W的線繞電阻器。

C選用耐壓值為630V的CBB聚丙烯電容器。

VD選用1 N4007型硅整流二極管。

VT選用MCR100-8型晶閘管。

T使用黑白電視機的分立式行輸出變壓器改制,W1繞組用幣0. 35mm左右的高強度漆包線繞30一50匝;W2繞組使用高壓包。

S選用5A、250V的交流電源開關。

HL選用2一5W的紫外線燈管或黑光燈。

高壓電極采用細裸銅線制作成燈籠狀電網,HL安裝在電網內。
