微型聲光催眠器

更新時間:2017/6/6 10:04:24    閱讀:34347    分享此文章:
本催眠器能發出連綿不斷的雨聲同時,顯現微弱的閃光,以加強催眠的效果。本機不用電池,節約費用,使用時只需插接市電幾秒鐘,然后拔下插頭,催眠器即可工作約1小時,安全可靠。

電路工作原理

當電源插頭接入220V交流市電時,交流電經全橋整流向47UF電容充電。幾秒鐘以后,電容充滿電,拔下插頭即可使用。50UF電容儲存的電能做電源,經電位器PR及1M電阻向C2充電,當C2電壓達到一定值以后,氖泡導通發光,同時壓電陶瓷片HTD發聲。C2發電以后電壓下降,氖泡熄滅,HTD停止發聲,這是C2又開始充電,重復前述過程,于是氖泡及HTD斷續發光發聲,起到催眠作用。電路中的電位器RP可調節聲光頻率,以達到最佳催眠效果。

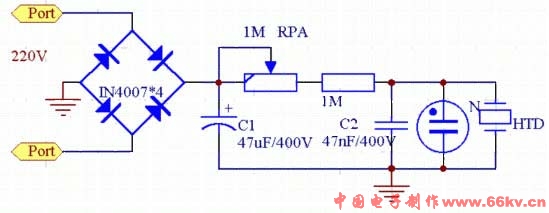

電路原理圖



元件選擇及制作

壓電陶瓷片選用直徑為27MM的,氖泡可以使用試電筆中的氖管,其他元件按照圖中標明的選用。

全機可以裝在一個小盒子里,HTD用萬能膠粘在盒的一邊,以提高音量。

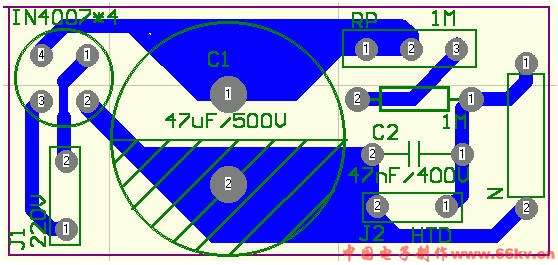

印制電路板



說明:印刷電路板中,J1接220交流電,J2接壓電陶瓷片,四支IN4007改成采用一支整流橋。
