聲控準雙工調頻無線對講機

更新時間:2017/6/5 19:05:46    閱讀:32905    分享此文章:
本文介紹的無線對講機為調頻準雙工方式,工作頻率為30MHz頻段,采用聲控電子開關,方便、節能、電路簡單,工作電壓為3~9V,發射功率1~5W。

工作原理

該無線對講機的接收和發射分為兩個相對獨立的部分,僅天線匹配網絡為發射與接收共用。

發射部分由話筒放大電路、電子開關、功率放大電路、發射電路及天線匹配網絡組成。發話時,語音由駐極體話筒MIC檢出,經三極管V1放大后,由C3耦合輸出,并分成兩路。一路經D1、D2、

C5組成的倍壓整流電路變成直流電壓去開啟由V2、V3及其外圍元件組成的電子開關,使音頻功放集成電路IC1和由V6、V7、V8及其外圍元件組成的發射電路得電而工作;另一路由C4耦合到IC1

進行功率放大后,經C9送到由三極管V6、變容二極管VD6及晶體JT等元件組成的振蕩和倍頻電路變成30MHz調頻波,由L3、C16選出,經C17耦合到由V7及其外圍元件組成的丙類激勵級進行激勵

放大,再經C19耦合到由V8及其外圍元件組成的丙類功放電路進行功率放大,放大后的射頻信號通過L8和C23串聯諧振電路后,經C24~C26及L9、L10組成的天線匹配網絡向外發射出去。

接收部分由天線匹配網絡、調頻接收電路、電子開關和音頻功放電路組成。天線接收到的約30MHz的高頻信號由C27耦合到調頻接收專用集成電路TA8164P,經過高放、本振、混頻、中放和鑒頻

后,從IC2的腳輸出音頻信號,經C11后分成兩路。一路經VD3、VD4、C6組成的倍壓整流電路變成直流電壓,去開啟由V4、V5及其外圍元件組成的電子開關,使功放電路IC1得電而工作。另一路

由C12耦合到IC1,經功率放大后的音頻信號由C10耦合輸出,推動喇叭發聲。

圖中的VD5為隔離二極管,其作用是當由V4、V5組成的電子開關開啟時,不讓發射電路誤導通,起到節能和保護發射電路的作用。虛線框內的R23和C28是為防止功放自激、喇叭嘯叫而設置的。

如果功放不自激、喇叭不嘯叫就可省去。

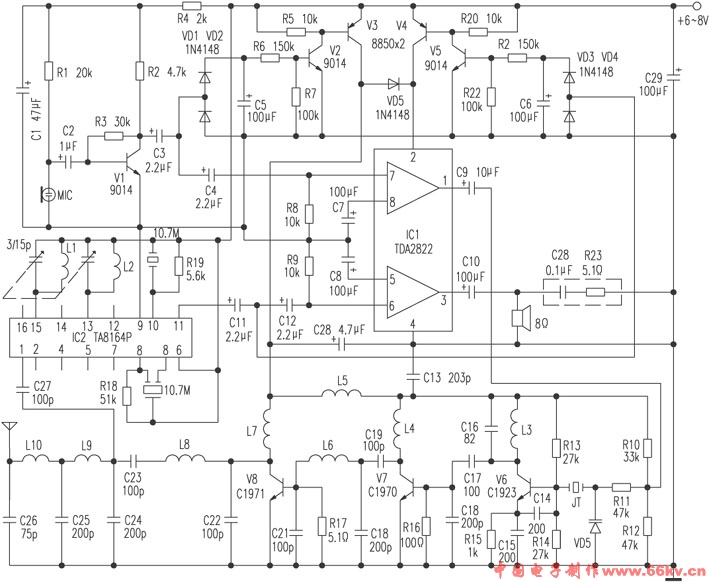

原理圖



元件選擇

V3、V4也可用三極管9012,V7也可用3DA106A,V8也可用3DA107A,JT選用頻率為10MHz的晶體。
發射頻率主要由L3、C16及L8、C23共同決定。為縮小整機的體積,所有元件,尤其是電阻和電容盡量選用小型或超小型的,并且嚴格篩選。

調試方法

先調發射部分,后調接收部分。首先作近距離調試,可先固定一機的接收部分,細調另一機的發射部分,微調頻率敏感元件L3、C16及L8、C23,使一機能收到話音,然后再微調接收部分的頻

率感敏元件L1、L2和雙聯可調電容,使聲音最清晰。再作遠距離調試,可拉開一定距離(1~2公里)進行更細致的微調,使發射與接收效果最佳為止。
