電子管做的5W中短波調幅發射電臺

更新時間:2017/10/17 20:24:17    閱讀:38674    分享此文章:
本電路是一款由電子管組成的中波或短波調幅發射電臺,發射功率為5W左右。

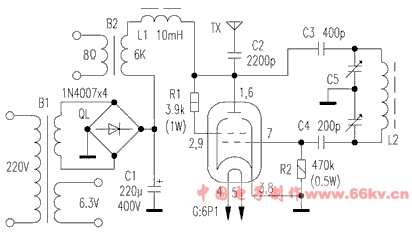

本實驗的電路見下圖:其中用了很多拆機品比如B1、B2、G、R1、R2、C2、C3、C4、C5。考慮到拆機后的電源濾波電容體積太大,于是用一個彩電濾波電容替換。L1選用22mm的漆包線在MX-2000的磁環上繞100匝,L2決定電臺的發射頻率。C5為空氣雙聯,其容量為360pFx2。B1為原機電源變壓器。



本電臺可以發射較多波段的電波如果頻率選在中波AM波段時,L2可選用35mm的漆包線在中波磁棒上30+50匝,或選用13mm的漆包線在25mm的紙筒上密繞90匝。這樣發射頻率會落在550-1650kHz之間。如果選用短波波段時,L2可用0.5mm的漆包線在16mm的紙筒上間繞9匝。這樣構成的振蕩器頻率就落在6~18MHz之間。高壓部分整流改用4只IN4007。B2為原輸出變壓器。C2、C3、以為機內拆得的云母電容,其中C2、C3耐壓以大于400V為佳。R1、R2也可自己購水泥電阻。因牦散功率較大,其功率選≥1W。TX為1/4天線,可用一段粗導線代替,長度約為發射波長的1/4。本實驗選用的是3mm、8m長的漆包線。整個電路安裝無需使用敷銅板,直接用一塊膠木板,在其上鉆孔,搭棚焊接即可。只要元件良好,裝好后電路即會起振,起振時G內能看到淺藍色的電子流,并伴有“咝咝”的聲音。如果有條件,可做一個簡單的場強儀,通過調節R2使發射場強達到最大。天線可通過絕緣子垂直安裝在墻上。接上天線后在B2處輸入5W左右的音頻信號,將一個收音機和發射機的距離拉遠,收音機應能清晰地收到信號,失真度也不應很明顯。若發射時交流聲太大,接地便能解決。接下來就慢慢享受無線電的樂趣吧!

經實測,發射功率有5W之大,所以實驗時務必遵守國家無委會的有關規定。
