有音頻放大器的兩管無線話筒

更新時間:2017/6/4 10:31:08    閱讀:32407    分享此文章:

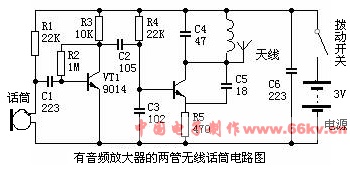

本電路是由一級音頻放大器和一級RF振蕩器組成的調頻發射電路,工作頻率88MHz左右,可用調頻收音機接收。



駐極體話筒內實際藏有一枚FET,如您喜歡的話,可視之為一級,FET將話筒前振膜之電容變化放大,這就是駐極休話筒很靈敏的原因。

音頻放大級乃由其射極晶休管VT1擔任,增益約20至50,將放大的訊號送往振蕩級之基極。

振蕩級VT2工作于約88MHz之頻率,這頻率由振蕩線圈(共5圈)和47pF電容器調整的,該頻率也決定于晶體管、18pF回輸電容器及還有少數偏壓元件,例如470Ω射極電阻和22K基極電阻。

電源接通時,1nF基極電容器通過22K電阻逐漸充電,而18pF則經振蕩線圈的470Ω電阻充電,但更加之快,47pF電容也充電(其兩端雖僅得小的電壓),線圈產生磁場。

基極電壓漸漸上升時,晶體管導通,并有效地將內阻并接在18pF兩側。當1nF電容充電至該極的工作電壓時,就會發生好幾個雜亂的周波,故此,我們假定討論在靠近工作電壓之時。基極電壓繼續上升,18PF電容試圖阻止射極用壓的移動,到電容器內的能量耗盡及再不阻止射級移動之時,基一射極電壓降低,晶體管截止,流人線圈的電流也停止,磁場衰潰。

磁場衰潰,產生一個相反方向的電壓,集極電壓反過來從原本的2.9V上升至超過3V,并以相反方向47pF電容充電,這電壓也影響到對18pF電容充電,及470Ω射極電阻上的電壓降使到晶休管進入更深的截止。18pF電容充電時,射電壓下跌,并跌到某一晶休管開始導通,電流流入線圈,與衰潰磁場對抗。線圈上之電壓反轉,形成集極電壓下降,這個變化通過18pF電容傳送到射極上,結果晶休管進入更深的導通,把18pF電容短路,周期再開始重復。

故此,VT2在此形成一個振蕩,產生88MHz的交流訊號。放大后之音頻訊號經電容C2潰入到VT2之基極,改變振蕩頻率,產生所需的FM訊號。
