自制小型電話程控交換機

更新時間:2017/6/14 16:54:47    閱讀:33978    分享此文章:
一款讓一個固定電話線路實現多個分機的電路圖。

工作原理

外線打入電話時,振鈴脈沖經C1、R1、D2對C2充電,穩壓在6V,此電壓使N1、N2反向,V1實現模擬摘機,同時啟動V4、V5為IC1—IC4提供工作電源。這時外線可按下分機號碼,撥號信號經IC2、IC3解碼,觸發IC4,使對應分機輸出端為高電平,對應繼電器吸合和對應SCR導通,IC5、IC6得電送出模擬鈴音信號回線路(提示撥號端電話接通)和鈴音電壓供分機振鈴,如打入的外線不知道有分機號或未按分機號,約4秒后,C11充電結束,N1輸出低電平,禁止N5對IC4復位電平的控制,N6輸出端轉為高電平,觸發IC4 14 腳,使 1 腳輸出高電平,J4吸合,電話自動接入主機振鈴。待分機或主機接電話摘機后,V8導通送出一個復位電平至IC4,所有繼電器均復位,電話與外線接通。接通后,V3隨之導通,N3翻轉,卸放C2上電量關閉模擬摘機電路和釋放C11上的電量,由于N1輸出為高,允許N5進行控制,N5輸出的高電平使 IC4處于復位狀態,所以不用擔心主機繼電器會被N6觸發導通。在撥分機號時,如發現有錯只需按下除0~3以外其它數字鍵即可使IC4復位,實現重新撥打分機號。

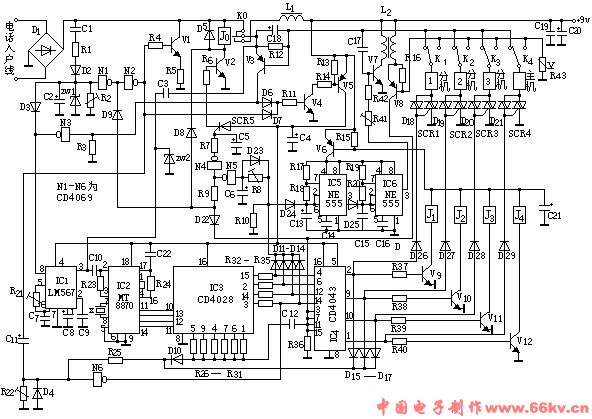

電路原理圖



主分機要進行內部通話時,摘機啟動IC1~IC4的電源。長時間按某一分機號(主機號為“0”)則IC3的對應輸出端為C6充電,約過數秒鐘后(根據R8C6的時間常數,調整R8可設定按鍵時間為2~4秒)N5輸出翻轉為低電平,取消對IC4進行復位,則IC4輸出端對應的分機繼電器吸合,SCR5導通,J0隨即吸合,使40V外線模擬摘機,禁止外線打入電話。K0轉為內線通話模式,內線被叫電話振鈴,通知有電話打入,被叫摘機,則IC4被V8復位,振鈴停止。此間若要內部三方通話,只要通話的任意一機按下第三方的分機號即可(內部通話按第三方號碼時,D8導通D22截止,不需要長時間按號),待第三方振鈴后摘機就可實現“三通”。

內線撥打外線時,與正常無分機電話一樣摘機撥號即可。由于R8、C6、D23的作用,短暫的撥號(如外線號中有主分機號0、1、2、3)不使N5輸出由高電平轉為低電平,IC4始終處于復位,對應繼電器不會吸合,SCR5也截止,J0也不導通,不用擔心撥號時會撥通分機。內線掛斷后,V3截止,電路又回到等待狀態。在外線呼內線無應答超時時,由R2C2限時約為45~60秒,自動將內線模擬摘機掛斷;若無應答時未到此設定時間外線就先行掛機,則IC1檢測到外線回送的掛機忙音信號,IC1 8 腳輸出低電平將內線掛斷。由于D18~D21的觸發電壓大于15伏,在分機通話時,其它分機將無法監聽,起到有效的保密作用。

組裝與調試

1. 圖中標為可調的電阻最后裝上,接上電話外線和9V電源,并上分機,用10K電阻從外線正極為C2充電,測量并調節R2使V1在C2通電后導通時間為45~60秒。

2.再次為C2充電,調節R21使鎖相環電路IC1的頻率與忙音頻率一致(必須在外線有忙音時調試,否則重復),此時IC1 4 腳電壓降為0V。

3.摘任意話機后V3和V5集電極都應有近9V電壓。再按其它分機鍵,調節R8使按鍵時間為2~4秒后V2基極才有0.6V電壓,同時對應分機繼電器也吸合,V6應導通。

4.在R41上串一只2K電阻并調節R41使振鈴聲響亮適中。測量有振鈴聲的分機摘機后V8集電極是否有一脈動電壓,否則換V8。調試完畢,蠟封可調元件即可投入正常使用。如沒有合規格的可調電阻,可外接電阻調試,然后換成固定電阻。
使用與維護   該程控機是在有通話要求時才啟動大部分電路的工作電源的。平時,在待機狀態僅為N1~N6(CD4069)供電,電流為幾μA,耗電極微,電源使用壽命長。因此,用較好質量的干電池做電源很方便實用。

內外線通話時,若外線要與另一分機通話,則內線電話撥另一分機號,待兩內線主分機聯系上后,掛斷此內線電話,另一分機只要按動一次叉簧就可與外線連通。另一分機如無應答,原內線電話也只需拍動一次叉簧又可回復先前的通話狀態。

元件除特別注時外,其余均為常規元件,可用小型化元件安裝。
