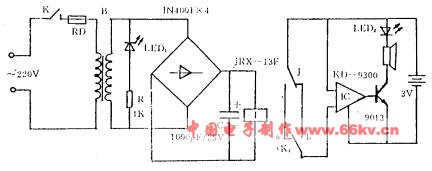

下圖是一簡單的音樂停電、來電告知器原理圖：
當電網正常供電時，發光二極管LED1通電發光，繼電器吸合，此時將K2置于a，KD—9300音樂集成電路未被觸發，揚聲器和發光二極管LED2不能發出聲光報警。當電網停電時，J釋放，KD－9300被觸發，輸出的音樂信號經三極管9013放大后，推動揚聲器發出樂曲聲。此時將K2置于b，為來電報警作好準備。來電時，KD－9300又被觸發，輸出音樂信號，此時再將K2置于a，為停電報警作好準備。 |
