家用地震報警器

更新時間:2017/6/5 9:31:53    閱讀:33502    分享此文章:
通常地震活動時會產生兩種波:一種是縱波 (也稱直線波),從震中產生,并以最快速度傳出,且有低沉的隆隆聲和奇異的光,但破壞性不大;另--種是橫波 (也稱剪切波),有極大的破壞性,但傳播速度相對慢一些。一般淺源地震的橫波傳到地面上的時間較縱波晚幾秒到十幾秒,深源地震則可晚幾十秒,這就給人們躲避地震提供了一點寶貴時間。本文介紹的家用地震報警器,利用地震的縱波產生的沖擊力來觸發報警電路。

電路工作原理

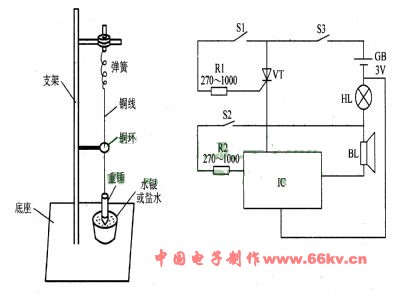

該家用地震報警器電路由觸發控制電路和聲光報警電路組成,如下圖所示。



觸發控制電路由觸發開關Sl、S2、電阻器Rl、R2和晶閘管VT組成。
聲光報警電路由指示燈HL、音效集成電路IC和揚聲器BL組成。
觸發開關S2是由銅環和重錘與銅線構成的動合開關,用它來檢測地震橫波;S1是由重錘和盆內的水銀 (或鹽水)構成動合開關,它用來檢測地震縱波。S1和S2組成檢測裝置。
使用時,將檢測裝置安裝在室內墻壁上或窗臺上,若有地震活動,縱渡先傳到地面,重錘產生垂直震動并與水銀 (或鹽水)接觸 (即Sl接通),使VT受觸發而導通,IC通電工作,BL發出短促的警報聲,同時HL點亮。橫波傳到地面,重錘產生水平位移,使重錘銅線與銅環相接觸 (即S2接通),IC受觸發而改變報警聲。
調整Rl的阻值,可以改變VT觸發導通的靈敏度,從而改變縱波測試的靈敏度。
調整R2的阻值,可以改變lC觸發的靈敏度,從而改變橫波測試的靈敏度 (縱波和橫波測試的靈敏度均不宜太高,以免誤報)。

元器件選擇
Rl和R2選用1/4W金屬膜電阻器或碳膜電阻器。
VT選用MCRlO0-6或BTl69型晶閘管。
IC選用KD9561型音效集成電路。
BL選用0.25W、8Ω的微型電動式揚聲器。
HL選用3.8V紅色指示燈。
S3選用微型單極撥動式開關。
重錘線使用Φ0.2mm、長0.5-1m的銅線,銅環孔徑為們Φ1.5mm,銅環與重錘的間距為10cm。
