一、制作材料
1/8碳膜電阻3K、150K各1只，KD一153音樂集成片1片，光敏三極管3DD1只，三極管3DG6、3DG130各1只，8Ω揚聲器1只，開關1只，2節干電池連電池夾。

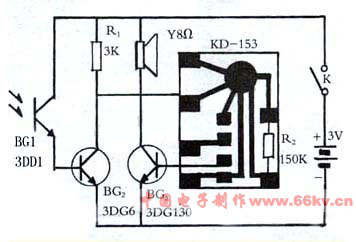

二、電路原理圖
三、制作方法
在一塊環氧絕緣板上，將以上各元件按圖焊接以后裝在合適的小塑料盒里，塑料盒正面中心位置鉆一個小孔，將BG1光敏三極管露出盒外，再在小盒的側面安裝一個開關，電池夾也裝在塑料盒內。
四、使用方法
將做好的報警器固定在靠近燃?xì)庠罹邇芍辉钛邸⒈仍钛鄹?cm的正前方墻上，在燒飯、燒水時，點燃灶具以后將報警器開關閉合，就可以放心離開。
五、工作原理
在燃?xì)庠钫Ｈ紵龝r(shí)，報警器處于待機工作狀態。 DG1光敏三極管受到火焰照射呈低阻狀態，BG2導通，音樂發聲片處于低電位不工作，揚聲器則不發聲。一旦燃?xì)庠钔蝗幌ɑ穑饷羧龢O管失去光照射，其內阻提高，BG2由飽和而轉為截止，音樂集成塊觸發工作，經BG3放大后由報警喇叭發出警告聲，提示主人關閉燃?xì)饩撸皶r(shí)防止燃?xì)庵卸臼鹿拾l(fā)生。 |
