水開報警器

更新時間:2018/10/5 1:03:29    閱讀:32227    分享此文章:
在我們燒開水的時候,經常會遇到水燒開后甚至燒干了卻忘記關火,這樣即浪費資源又不安全。這里介紹一種水開報警器,很適合家庭使用。

工作原理:

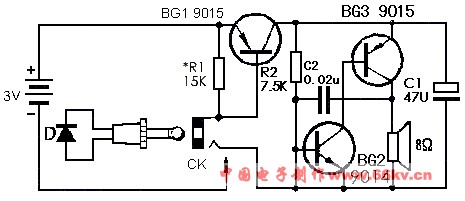

電路如下圖所示,三極管BG2,BG3及電阻R2和電容C2等組成一音頻振蕩器,改變電容C2的容量,可以改變振蕩器音調的高低。三極管BG1及電阻R1,二極管D等組成一電子開關電路,控制振蕩電路的工作。二極管D由插頭引出,作為感溫元件,同時也相當于BG1的偏置電阻。在常溫下,二極管D處于反偏而截止,使三極管BG1也截止。溫度升高時,D的反向電阻變小,漏電流增大。當溫度升高到一定程度時,三極管BG1達到一定偏壓而導通,電源經三極管BG1加至音頻振蕩電路,振蕩器起振,揚聲器發出報警聲。因此,只要設法將D放在水壺壺嘴內,調整電阻R1的值,使得壺水在燒開時,BG1導通,電路起振,揚聲器發出報警聲。



元器件選擇與制作:

三極管BG1-BG3選用一般通用的管子即可。二極管D可以用IN4148。安裝時,將D置于一個長度和粗細合適,一端封閉的銅管內,并注意兩者的絕緣,管腳通過引線接到插頭上。

裝配無誤后,就可以開始調試了。先將三極管BG1的E,C極短接,調整電阻R2的值,使音頻振蕩器起振,然后將組裝好的傳感頭(D)插入開水中,調整電阻R1的值,使三極管BG1導通,音頻振蕩電路工作,揚聲器發聲即可。
