自制三位數字電容表
更新時間：2017/6/6 10:44:32    閱讀：16741    分享此文章：
三位數字電容表由基準脈沖發生器、門控電賂與啟動控制電路、控制閘門和計數和譯碼顯示器構成。

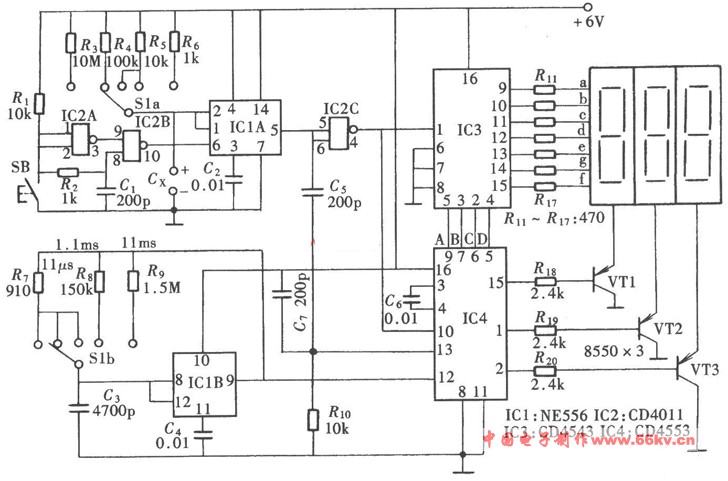

電路原理圖



電路中IC1是雙時基集成電路NE556，也可以采用兩只NE555，IC2是四2輸入與非門CD4011，IC3是七段的譯碼器/驅動器，IC4是三位十進制計數器CD4553。
