太陽能光伏電池做的簡易充電器

更新時間:2017/6/5 20:23:18    閱讀:34923    分享此文章:
筆者采用6V、200mA、14cm×11cm單晶硅太陽能光伏電池兩塊并聯、兩塊3.6V手機鋰電板、4只開關、高亮度LED、多功能手機連接尾插,設計了一款太陽能充電器,內有6擋電壓組合輸出,可應用于手機、MP3、對講機、手持GPS、MP4以至于攝像機、數碼相機的應急使用。

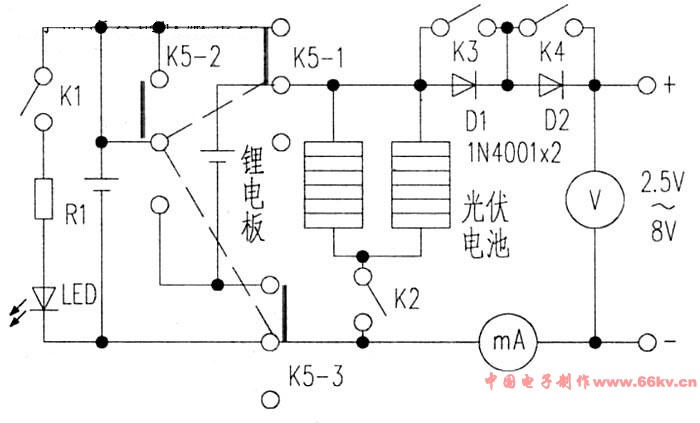

電路圖



LED為高亮度發光管,供照明和電量顯示。R1為限流電阻。其阻值=電板電壓-LED正向壓降/發光管電流,D1、D2為降壓二極管,一般硅管正向壓降為0.6V。兩塊鋰電板內帶過充、過放保護電路,經K5切換成并聯和串聯狀態。經K3、K4開、關組合,可輸出2.5、3.4、4、6.5、7.5、8V(充足狀態)。手機尾插可用多功能尾插,有多種接口與手機配合,另加十字插頭。K2的作用防止電板電量經光伏電池泄放,不照陽光時把K2斷開。充電二小時后,測光伏電池的充電電流,一般為200mA,可計算出需要充多少小時,公式為充電時間=電池容量×2/充電電流,如600mAh×2/200mA=6小時,經調試成功后,可裝入一小匣子里面,K1、K2、K3、K4、K5、LED固定在側邊,并把尾插接線引出,輸出端連入微型小表頭,以監視輸出電壓電流。相信隨著國家手機充電插口標準的實施,充電將更加方便。
