最簡單鋰電池充電器

更新時間:2017/6/23 16:34:54    閱讀:34489    分享此文章:

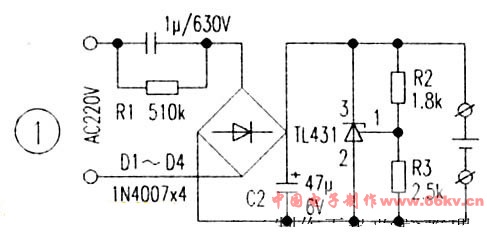

鋰離子電池充電要求較高.過充會造成電池報廢。采用下圖所示最簡充電電路絕無過充之虞。



該電路通過1μF電容將充電電流限制在70mA左右。將TL431接成4.2V的電壓源并聯在電池兩端。當電池電壓低于4.2V時,TL431截止.電流全部充入電池。當電池電壓升高到接近4.2V時,TL431開始發揮分流作用,當電池電壓為4.2V時,電流全部流入TL431。此時,TL431的功耗為0.3W,不超過最大功耗。由于充電電流較小.故充電時間較長是其不足之處。電路中,R2和R3的阻值一定要準確。可在接入電池前測一下TL431兩端是否為4.2V。本電路同220V交流電之間無變壓器隔離,所以應在接好電池后再插人插座,以保證人身安全。
