一、電容容量的測量方法
連接待測電容之前，注意每次轉換量程時，復零需要時間，有漂移讀數存在不會影響測試精度。
1、電容兩端短接，對電容進行放電，確保數字萬用表的安全。
2、將功能旋鈕開關打至電容檔“F”，并選擇合適的量程。
3、將電容器插入電容測試座中。
4、讀出顯示屏上數字。
二、電容的測量步驟

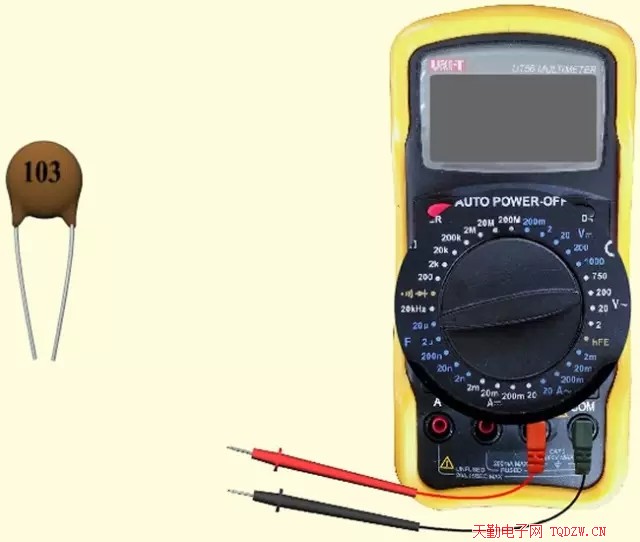

以測量0.01μF（103）的電容為例，測量過程如下：
第一步：估測電容容量選擇合適量程，量程越接近電容數讀數值越精確；如無法估測，將選擇最大量程20μF。

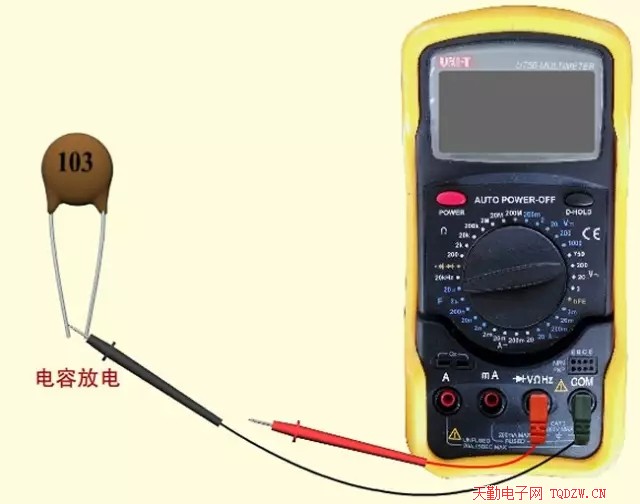

第二步：用表筆對電容放電。
第三步：將電容插入到萬用表電容插坐里，打開萬用表電源開關，觀察讀數，測得電容容量為：0.095μF，此電容容量較小，用2μF量程較為接近，測量出來的數值比較精確。

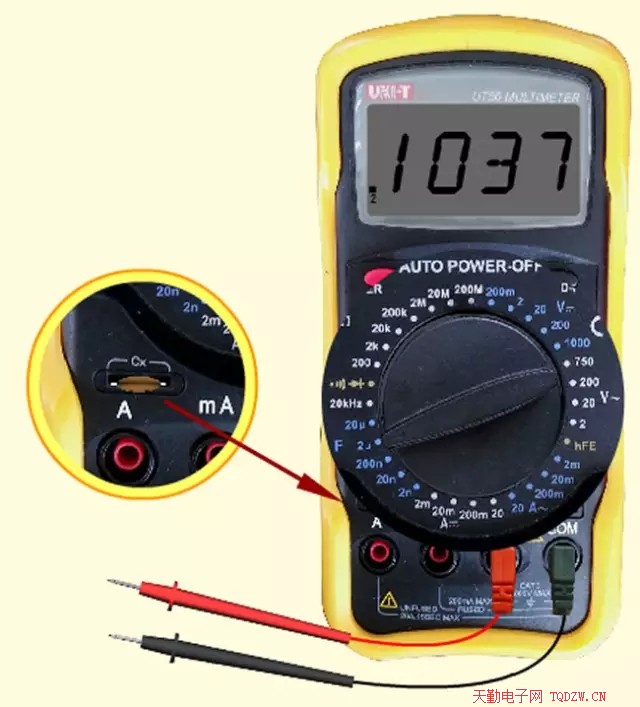

第四步：旋轉到電容量程2μF，測得電容容量為：0.103μF。

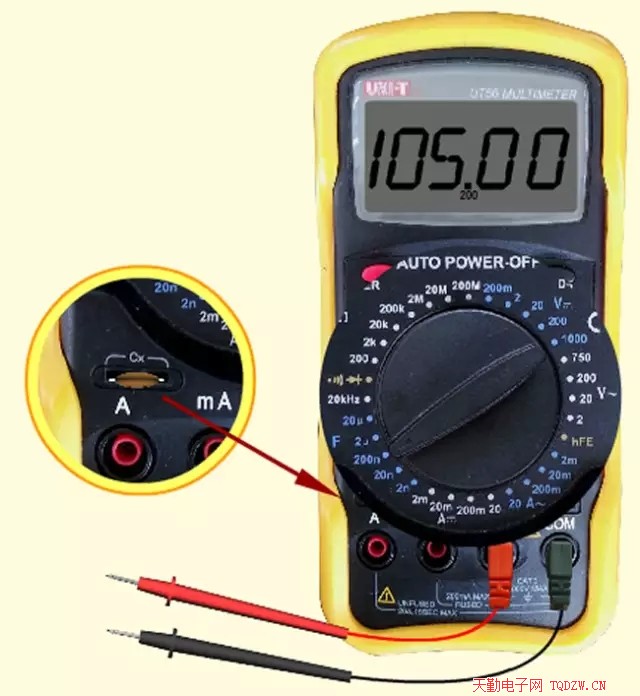

第五步：旋轉到電容量程200nF，測得電容容量為：105 nF =0.105μF。

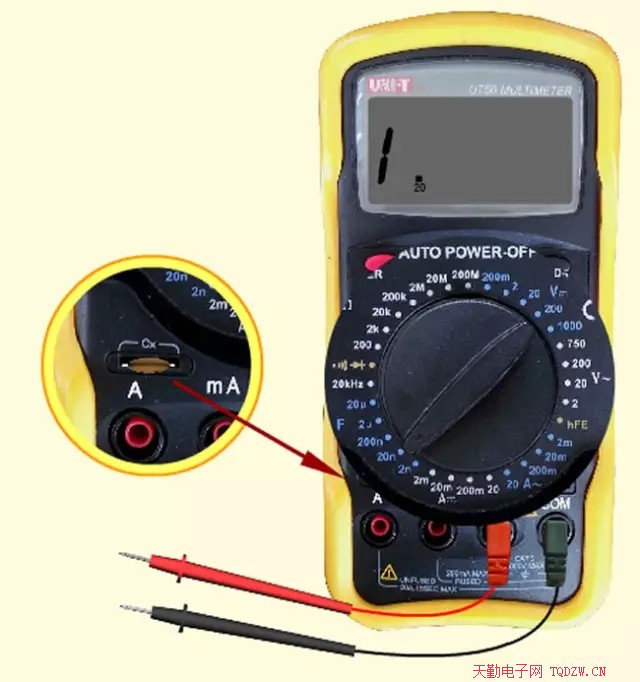

第六步：旋轉到電容量程20nF，測得電容容量顯示為：“1.”，說明量程不夠。
四、注意事項
1、測量前電容需要放電，否則容易損壞萬用表。
2、測量后也要放電，避免埋下安全隱患。
3、儀器本身已對電容檔設置了保護，故在電容測試過程中不用考慮極性及電容充放電等情況。
4、測量電容時，將電容插入專用的電容測試座中。
5、測量大電容時穩定讀數需要一定的時間。
 |
