1、比較法 拆下懷疑有問題的光耦，用萬用表測量其內部二極管、三極管的正反向電阻值，用其與好的光耦對應腳的測量值進行比較，若阻值相差較大，則說明光耦已損壞。

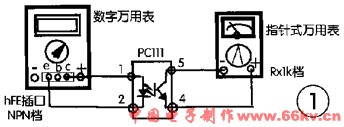

2、數字萬用表檢測法 下面以PC111光耦檢測為例來說明數字萬用表檢測的方法，檢測電路如圖1所示。
檢測時將光耦內接二極管的＋端1腳和－端2腳分別插入數字萬用表的Hfe的ｃ、ｅ插孔內，此時數字萬用表應置于NPN擋；然后將光耦內接光電三極管C極5腳接指針式萬用表的黑表筆，ｅ極4腳接紅表筆，并將指針式萬用表撥在RX1K擋。這樣就能通過指針式萬用表指針的偏轉角度——實際上是光電流的變化，來判斷光耦的情況。指針向右偏轉角度越大，說明光耦的光電轉換效率越高，即傳輸比越高，反之越低；若表針不動，則說明光耦已損壞。

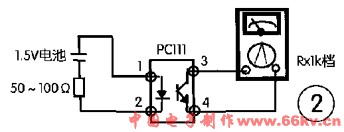

3、光電效應判斷法 仍以PC111光電耦合器的檢測為例，檢測電路如圖2所示。
將萬用表置于RX1K電阻擋，兩表筆分別接在光耦的輸出端4、5腳；然后用一節1.5V的電池與一只50～100Ω的電阻串接后，電池的正極端接PC111的1腳，負極端碰接2腳，或者正極端碰接1腳，負極端接2腳，這時觀察接在輸出端萬用表的指針偏轉情況。如果指針擺動，說明光耦是好的，如果不擺動，則說明光耦已損壞。萬用表指針擺動偏轉角度越大，表明光電轉換靈敏度越高。 |
