LA42352 5W雙聲道音頻功放

更新時間:2017/7/1 11:36:47    閱讀:38346    分享此文章:
這是一款立體聲的集成功放,單電源供電,每個聲道輸出功率5W左右,廣泛應用在各類音響器材中。

特征:
輸出功率 5W× 2 聲道(Vcc= 18V,RL= 8Ω ,總諧波失真= 10% )
內置直流音量控制。
內置待機功能。
內置過熱保護。

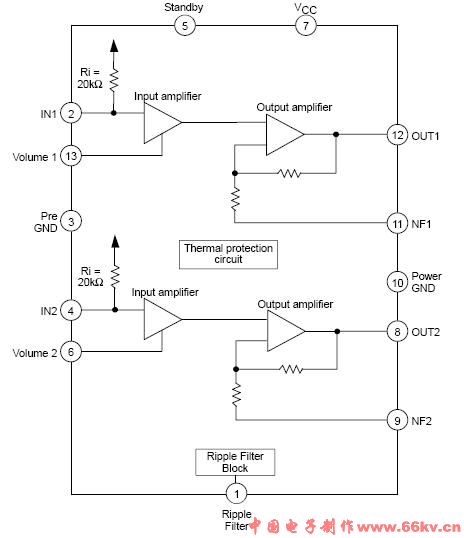

LA42352引腳圖



引腳功能:

1、ripple filter紋波濾波器
2、1 IN 信號輸入
3、PRE GND 前置放大器接地
4、2 IN 信號輸入
5、standby 待機
6、2 直流音量控制
7、VCC電源+
8、2 OUT輸出
9、負反饋
10、PWR GND接地
11、負反饋
12、1 OUT輸出
13、1 直流音量控制

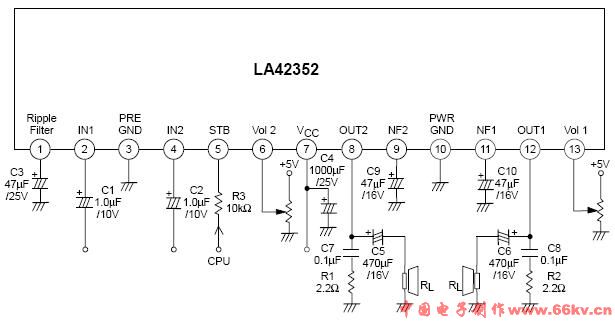

LA42352典型應用電路圖
