TA7668全景聲音放大器電路圖

更新時間:2017/6/30 15:45:18    閱讀:45900    分享此文章:
本電路是一款能將聲音展寬的理想放大器,他給普通的立體聲加上環繞聲的效果,同時,因音量的增大而變得更加悅耳。

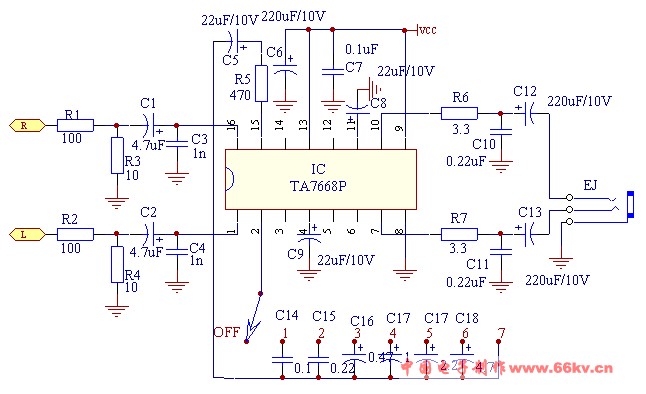

電路原理圖



電路采用內有兩個小型放大器的東芝集成電路TA7688P,電路十分簡單。電路中將兩組放大器的負反饋電路的一部分相互連接在一起,這就成立一種卡拉OK電路。通常的卡拉OK電路是將立體聲中來自中央位置(歌手)的聲音全部消除,而本例環繞聲電路只是減弱中央的聲音。這樣,左右的聲音聽起來要大一些,增強立體聲的感覺。

另外,最外圍的聲音得到較大的擴展,雖然電路簡單,但是十分有趣。電路中還用開關切換的方法,可以方便地調整立體聲效果。
