簡易旋轉LED的制作

更新時間:2017/6/7 16:24:46    閱讀:39452    分享此文章:
此電路是用一只單片機和8只LED,通過電動機的旋轉顯示“歡迎”兩個漢字,雖然像素比較低,不太清晰,但是作為初學者學習制作還是不錯的。

電路的供電和LED 的定位是本制作的一個難點。裝在電機上的電路始終在高速旋轉,我們就無法使用通常的方法來給電路供電。但我們可以通過對電機的改造來解決。我們都知道,一般的直流電機是線圈作為轉子,而永磁體作為定子的。他是通過電刷來實現給線圈供電的,而且直流電機的旋轉需要交變的電流,這是由固定在轉子軸上的換向器來巧妙的實現直流變?yōu)榻涣鞯摹N覀兊碾娐肥枪潭ㄔ陔姍C的轉子上的,它和轉子是保持相對靜止的。因此,我們可以從電機的轉子中取得電源。方法很簡單,也就是從電機的換向器上用漆包線把電引到電路板上,經整流,濾波后給單片機電路供電。換向器上的每個電極什么時候變化,是和電機轉子的位子有關的,我們正好可以使用其中的一路信號來給LED 顯示的起始位置定位。

具體制作過程如下:

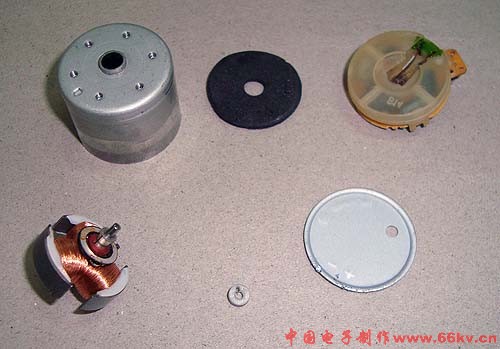

1、首先改一下電動機,把電動機拆開,將頂部的軸承拆下,換一個塑料的皮帶輪做軸承,皮帶輪一側要打一個小孔

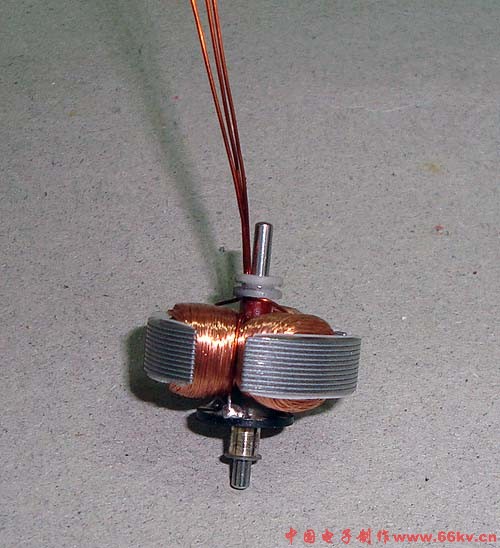

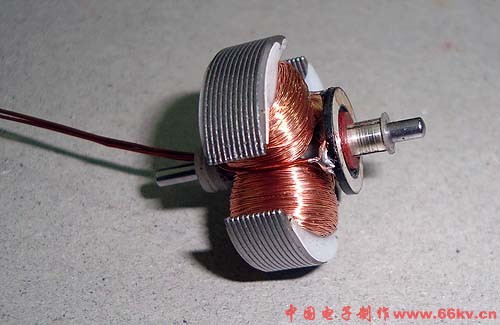

2、在轉子三個換相片上分別引出一根線

3、把三根線從那個塑料的軸承一側小孔中引出,軸承與軸是一起轉的

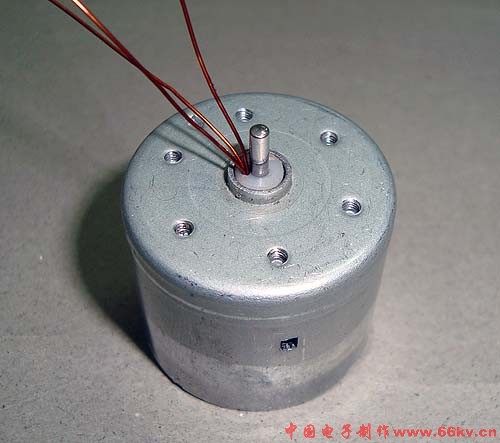

4、做好后的效果

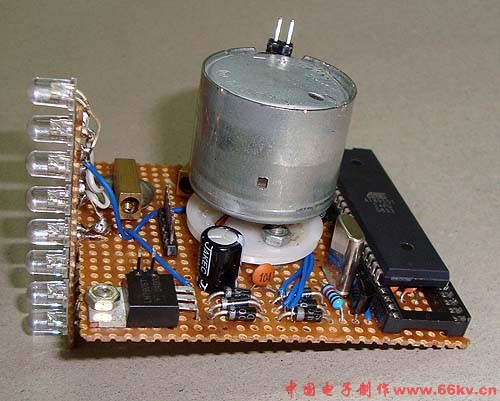

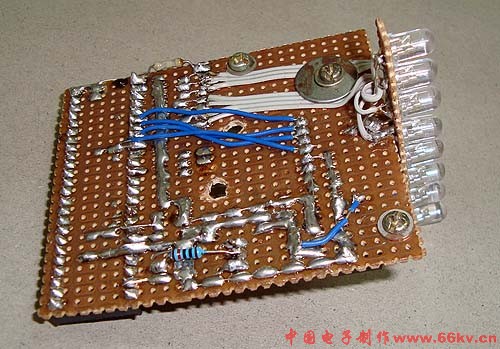

5、根據原理圖在萬能板上焊上元件

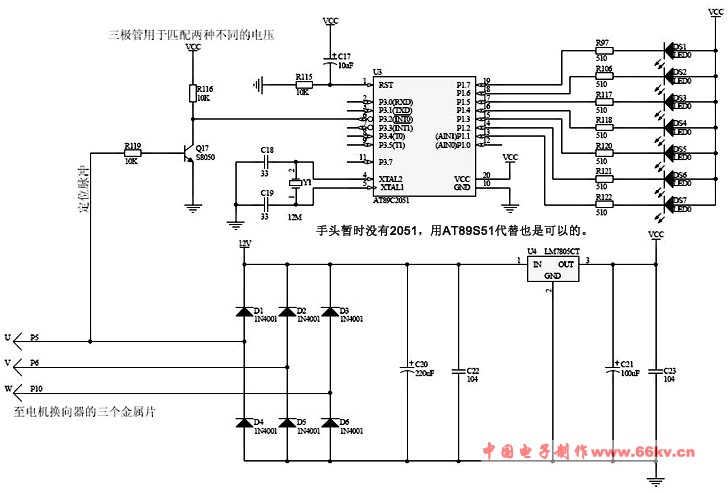

電路原理圖

電路圖上用的單片機是AT89C2051,手頭上暫時沒有這個型號的單片機,我用了AT89S51代替,體積大點,效果是一樣的,電路板上的排針是用來燒錄程序的,AT89S51可以用USB下載器在線燒錄,比AT89C2051方便,很遺憾具體焊接過程沒有拍下來。

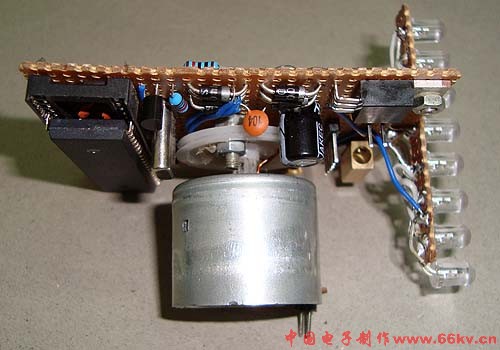

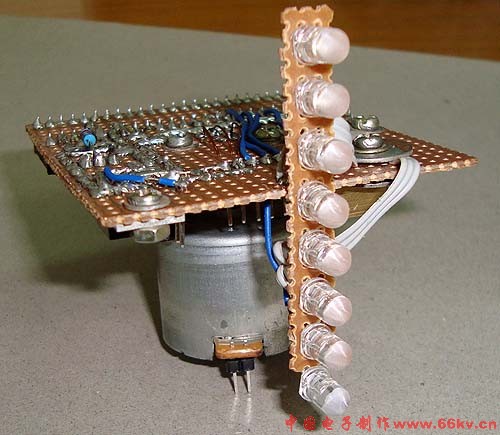

6、裝好電動機



7、我用的電源是一個LM317可調穩壓電源,能輸出1.25-12V的可調電壓,這里有套件提供http://www.tqdzw.cn/Shop/ShowProduct.asp?ProductID=37

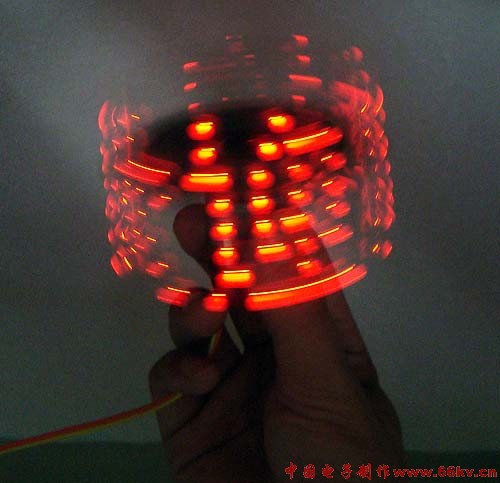

8、通電試驗,顯示I“心形圖案”U

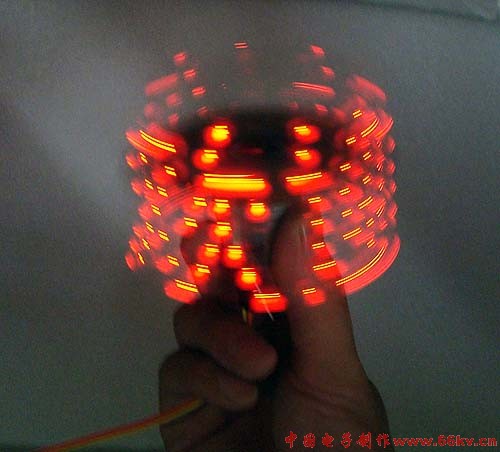

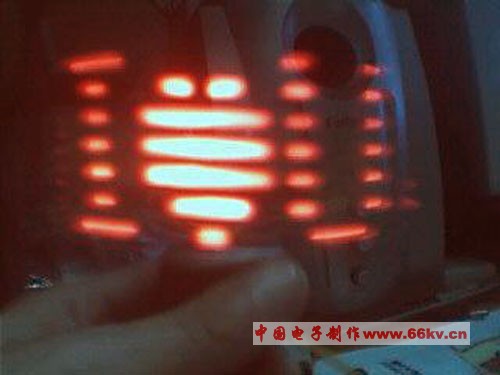

9、修改了一下程序,把原來的字母和圖形換成了“歡迎”兩個漢字,顯示效果如下


10、程序
程序很簡單,我這里給出一個C51的示例程序,大家可以按自己的需要來改。

程序下載(右鍵點擊-目標另存為)

最后祝大家制作成功!
