電源濾波電容應該怎樣連接比較合理

更新時間:2017/6/6 8:30:47    閱讀:38583    分享此文章:
有些人在畫PCB時,總是不注意電源濾波電容的位置,電容放得很隨意,這樣濾波效果是不好的。

正確的做法是:電源進來之后,先到濾波電容,從濾波電容出來之后,才送給后面的設備。

因為PCB上面的走線,不是理想的導線,存在著電阻以及分布電感,如果從濾波電容前面取電,紋波就會比較大,濾波效果就不好了。

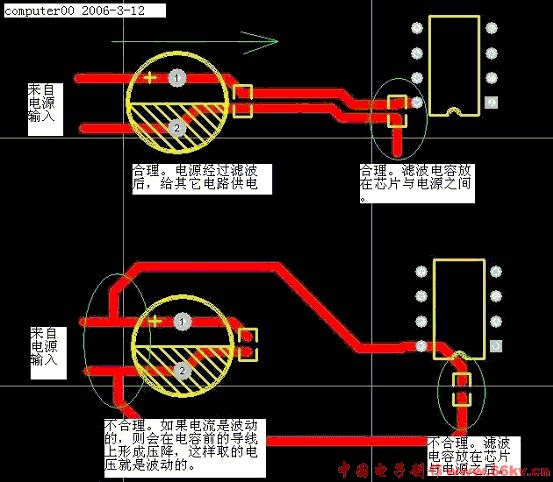

可參考下面的圖片:
