CD4017制作防抖動輕觸開關

更新時間:2017/6/3 10:33:07    閱讀:16194    分享此文章:
本電路使用一片十進制計數器CD4017,記數輸出Y2和復位端RST相接,14腳每收到兩個記數脈沖既復位。

工作原理:
220伏交流電經變壓器降壓、D1-D4整流、C1濾波后獲得 9V直流電壓。C3、R2構成上電復位電路,CD4017復位后Y0輸出高電平,Y1和Y2輸出低電平,三極管V導通。繼電器吸合,其常開觸點接通用電器。
K被按下后,C2迅速放電,14腳獲得脈沖上升沿,觸發CD4017記數,使Y0輸出低電平,Y2仍保持低電平。此時三極管V截止,繼電器釋放,用電器斷電。
再次按下K時,C2再次放電,14腳又獲得一個記數脈沖,CD4017的Y0和Y1輸出低電平,Y2輸出高電平,通過二極管D5將CD4017復位,Y0輸出高電平,Y1和Y2輸出低電平,三極管V再次導通,繼電器吸合。因此,每按一次K,Y0的輸出電平就翻轉一次,用電器被開、關一次。每當K按下時,C2將放電,與此同時,CD4017得到一個記數脈沖,K松開之后,須經過一段對C2的充電時間后,才使CD4017的14腳為低電平,在此期間內K鍵上的任何抖動不會產生第二個記數脈沖。

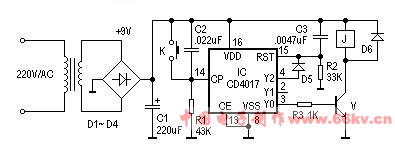

電路原理圖:



元件選擇:
D1-D6為IN4007,T為9013,繼電器為JZC-21F,K為輕觸開關,IC為CD4017。其它參照?qǐng)D示。
