LM338可調三端穩壓器集成電路

更新時間:2018/4/20 17:43:26    閱讀:33769    分享此文章:
LM338可調三端穩壓器提供5A的平均輸出電流,輸出電壓范圍為1.2V至32V連續可調 。

LM338內置過載保護電路,自動限制功耗。此保護電路允許瞬態負載強電流通過,12A以內的瞬態電流不會實施保護,以利于某些設備的順利啟動。

LM338穩壓器特性:

輸出電流:5A
允許瞬態電流:12A
輸出電壓:1.2V~32V
最高輸入輸出壓差:35V
線路調整率:0.005%
負載調整率:0.1%
工作溫度:0~125℃

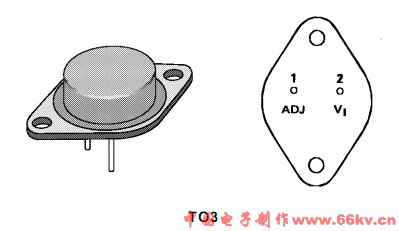

LM338有兩種封裝,分別是TO-3金屬封裝、TO-220塑料封裝,以下是封裝外形和引腳排列:

金封型號:LM338A


塑封型號:LM338P

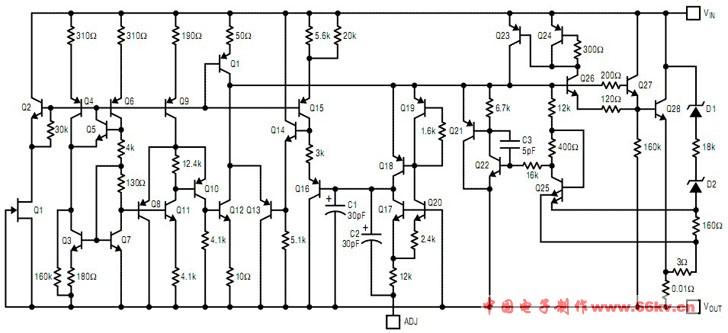

LM338內部電路示意圖:

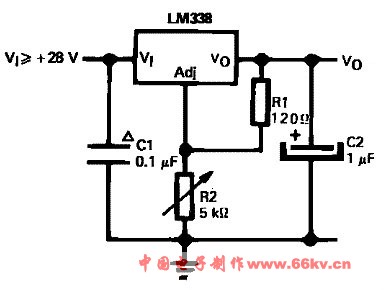

LM338典型應用電路:
