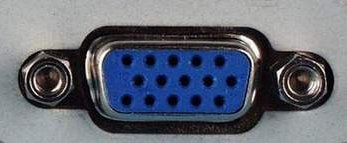

VGA接口實物圖（插座）

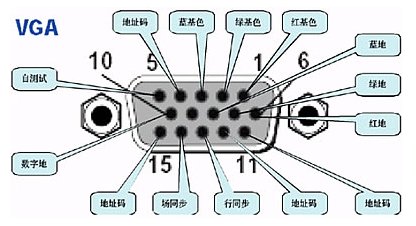

插頭插座引腳圖
引腳定義
1 RED .Red Video (75 ohm, 0.7 V p-p)（紅基色信號）
2 GREEN. Green Video (75 ohm, 0.7 V p-p)（綠基色信號）
3 BLUE. Blue Video (75 ohm, 0.7 V p-p)（藍基色信號）
4 ID2. Monitor ID Bit 2（顯示器標識位2，地址碼，I2C接口，主機用來查看顯示器ID和型號等信息的接口）
5 GND. Ground（地）
6 RGND. Red Ground（紅色地）
7 GGND. Green Ground（綠色地）
8 BGND. Blue Ground（藍色地）
9 KEY-Key. (No pin)（空，無引腳）
10 SGND. Sync Ground（同步數字地）
11 ID0 . Monitor ID Bit 0（顯示器標識位0，地址碼，I2C接口，主機用來查看顯示器ID和型號等信息的接口）
12 ID1or SDA . Monitor ID Bit 1（顯示器標識位1，地址碼，I2C接口，主機用來查看顯示器ID和型號等信息的接口）
13 HSYNC or CSYNC Horizontal Sync (or Composite Sync)（行同步）
14 VSYNC. Vertical Sync（場同步）
15 ID3or SCL. Monitor ID Bit 3（顯示器標識位3，地址碼，I2C接口，主機用來查看顯示器ID和型號等信息的接口）

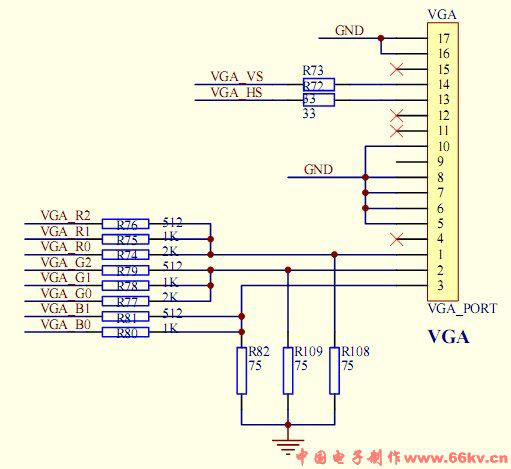

利用IO口和電阻網絡控制VGA像素顏色接口的方法如上圖所示，電阻選值計算方法如下：
1：基值電阻=75ohm
2：假設 k 為顏色位數，最高位電阻值為 x ，IO口高電壓為 Vio（單位V） ，則計算x的公式為：
3：根據上式可計算出最高位電阻值，由于計算出的值要比75ohm大很多，所以取常用的近似值代替計算出的值即可。次高位電阻值也取近似值，取最高位的2倍，再次高位取次高位的2倍，依次類推計算出所有電阻值。 |
