樓梯走廊節電開關

更新時間:2017/6/30 15:07:39    閱讀:16402    分享此文章:
本電路是一款簡單的延時關燈電路,電路是用于樓梯、走廊等外作短時照明自動熄滅的節電裝置。

本電路是用于樓梯、走廊等外作短時照明自動熄滅的節電裝置。

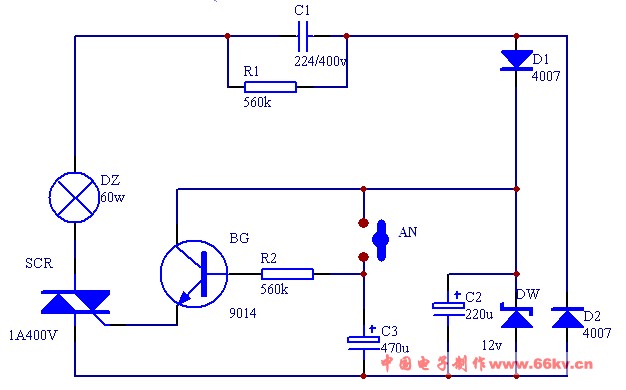

電路原理圖如下



電路由降壓、整流、濾波和穩壓后供給三極管工作。按一下按鈕開關AN,電容C3充電至電源電壓,三極管BG導通,觸發雙向可控硅SCR導通,使燈泡DZ點亮。此后AN斷開,電容器C3經R2放電,經過一段延時時間后C3放電將盡,BG截止,雙向可控硅SCR截止,燈DZ熄滅。
