空氣負離子發生器制作

更新時間:2017/6/27 17:21:19    閱讀:34991    分享此文章:
空氣負離子發生器是利用高壓電暈增加空氣中負離子成份,從而改善空氣質量,可以促進身體健康,被譽為“空氣維生素”。醫學臨床實踐證明,它對呼吸系統、循環系統以及神經方面等疾病均有輔助療效,因而在生活及醫學界得以廣泛應用。

本文介紹的是一種高效開放式負離子發生器,它采用可控硅逆變高壓,懸浮式放電針,結構簡單,效果良好,安全可靠。市電電壓在160-250V均能正常工作,且耗電極省,僅1W左右,因此可長期連續工作。

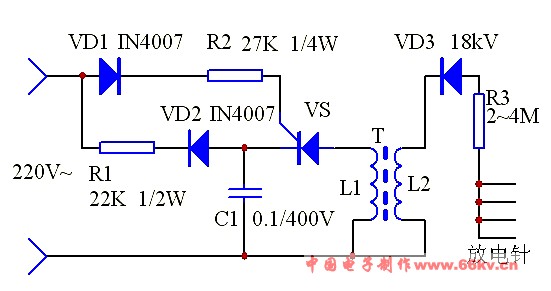

電路原理圖



工作原理

220V市電經VD1、VD2和R1、R2的整流、限流,單向脈動電流控制VS的通斷,產生振蕩,經變壓器T升壓后,經VD3整流得到萬伏左右的負高壓,經放電針對空氣放電,產生電離,生成負離子。

元器件選擇與制作

元器件清單
編號 名稱 型號 數量
R1 電阻 22K 1/2W 1
R2 電阻 27K 1/4W 1
R3 電阻 2-4M 1
C1 金屬化紙介電容 0.1u/400V 1
VD1、VD2 整流二極管 IN4007 2
VD3 硅堆 18kV 1
VS 單向可控硅 1A/400V 1
T 脈沖變壓器 自制 1

T可用14吋黑白電視機行輸出變壓器改制,將低壓繞組線圈全部拆除,用Φ = 0.35mm漆包線或絲包線繞28匝為L1,原高壓包為L2,R3是防觸電保護電阻,阻值為2—4MΩ。三枚放電針可用普通鍍鎳大頭針,高壓端引線要用黑白行輸出高壓線。

該電路只要元件良好,焊接無誤,勿需調試即可正常工作。
