MCl455PlG芯片簡介

ON公司生產的定時器IC MCl455PlG其特性是工作電壓范圍從+4.5V～+16V，定時時間從幾微秒到幾個小時。工作在非穩態和單穩兩種模式，占空比可調。輸出電流可達200mA，功耗15mw左右，可驅動多個TTL，極高的溫度穩定性，最大工作頻率500kHz等。

Mcl455PIG的①腳地、②腳觸發端、③腳輸出、④腳復位端、⑤腳控制電壓、⑥腳閾值電壓、⑦腳放電端、⑧腳電源端+v。

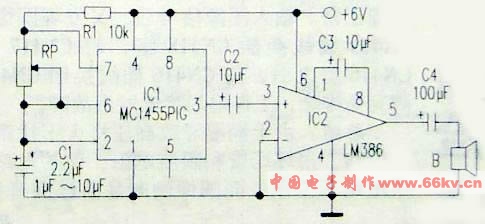

電路原理圖

工作原理

電阻R1提供給⑦腳放電端，RP和c1組成Rc充放電路。調節電位器RP和電容c1．可得到雨滴聲，電阻阻值越小，聲音節奏越快。電n且阻值越大，聲音節奏越慢�？筛鶕�需要選擇試聽自己滿意的雨滴聲。

該雨滴聲通過內部處理，從③腳輸出的雨滴聲信號經電容c2耦合到LM386的③腳進行功放，⑤腳輸出音頻信號推動揚聲器B放出聲音。

該電路的工作電流大約在10mA左右，很省電，但揚聲器功率如果變大，其總工作電流也跟著加大，這一點要注意。我使用的是電子玩具揚聲器。
