　　PCB板：即印刷電路板，玻璃纖維和樹脂加工而成，通過系列工藝將它們變成隔熱、絕緣，且不容易彎曲的板。不僅僅是電腦主板和顯示卡，幾乎所有的電子設備上都有PCB板，所有電子元器件都是鑲嵌在PCB上的，并且通過PCB板中的金屬導線連接起來進行工作。

　　PCB板本身的基板是由絕緣隔熱、并不易彎曲的材質所制作成。在表面可以看到的細小線路材料是銅箔，原本銅箔是覆蓋在整個PCB板上的，而在制造過程中部份被蝕刻處理掉，留下來的部份就變成網狀的細小線路了。這些線路被稱作導線或稱布線，并用來提供PCB板上零件的電路連接。通常PCB板的顏色都是綠色或是棕色，這是阻焊漆的顏色。是絕緣的防護層，可以保護銅線，也可以防止零件被焊到不正確的地方。

　　PCB板采用多層設計主要為了在有限的PCB面積上提高可布線面積，PCB板層數并非越多越好，四層電路板能完成的布線設計，就不會采用6層電路板。

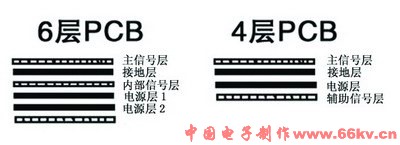

　　4層和6層的PCB板大多用在主板上，它由4層或6層樹脂材料粘合在一起所形成的，主板上的電子元件是通過PCB內部的銅箔線來連接，完成信號的傳輸。以4層PCB板為例，最上面和最下面的兩層為“信號層”，中間兩層分別是“接地層”和“電源層”。將兩個“信號層”放在電源層和接地層的兩側，不但可以防止相互之間的干擾，又便于對信號線做出修正。另外，一些主板還采用了6層PCB板設計，它可以看成是4層PCB板的一種優化方案，可以進一步降低信號層之間所相互形成的干擾。

PCB板的板層都有嚴格的定義

　　現在主板和顯卡上都采用多層板，大大增加了可以布線的面積。多層板用上了更多單或雙面的布線板，并在每層板間放進一層絕緣層后壓合。PCB板的層數就代表了有幾層獨立的布線層，通常層數都是偶數，并且包含最外側的兩層，常見的PCB板一般是4～8層的結構。很多PCB板的層數可以通過觀看PCB板的切面看出來。但實際上，沒有人能有這么好的眼力。所以，下面再教大家一種方法。

　　多層板的電路連接是通過埋孔和盲孔技術，主板和顯示卡大多使用4層的PCB板，也有些是采用6、8層，甚至10層的PCB板。要想看出是PCB有多少層，通過觀察導孔就可以辯識，因為在主板和顯示卡上使用的4層板是第1、第4層走線，其他幾層另有用途（地線和電源）。所以，同雙層板一樣，導孔會打穿PCB板。如果有的導孔在PCB板正面出現，卻在反面找不到，那么就一定是6/8層板了。如果PCB板的正反面都能找到相同的導孔，自然就是4層板了。小技巧：將主板或顯示卡對著光源，6層、8層PCB板導孔的位置能透光。
