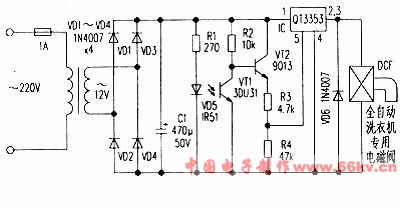

沐浴熱水器自控水龍頭電路如附圖所示：

IC QT3353是一種大功率高速開關集成電路，它具有良好的開關特性，其內部設有過壓、過熱等多種保護電路。

該lC引腳邏輯功能是在IC控制端第⑤腳加上1.5V～6V的高低電平信號，就能快速地控制外接負載通斷。當IC第⑤腳為高電平時，QT3353導通，其第②、③腳亦為高電平。 若人體不在電磁水閥DCF出水口下方時，紅外線接收管VTl受到紅外線發射管VD5紅外光作用，使VTl內阻變小，VT2截止，IC的⑤腳為低電平，QT3353關斷，DCF斷電關閉。

當人體處于DCF出水口下方時，就會擋住VD5與VTl之間的紅外線光路，使VTl截止、VT2導通，QT3353第⑤腳為高電平而導通，從而使DCF通電而開啟電磁水閥。
